Почему не отжимает стиральная машина Атлант

Стиральные машины бренда Атлант зарекомендовали себя как надежные помощники в быту. Однако даже заслужившая доверие техника может дать сбой в работе. Одна из частых проблем — не работает отжим, из-за чего белье остается мокрым после завершения стирки. Разберем причины такой неисправности, что можно сделать для ее устранения.

Почему может не работать отжим

Причины, по которым стиральная машина Атлант не отжимает, могут быть самыми разными — от неправильного выбора программы до выхода из строя насоса. Перейдем к разбору каждой из возможных неисправностей.

Неправильный выбор программы

В стиральных машинах Атлант предусмотрены режимы стирки без отжима или с отжимом на пониженных оборотах. Кроме того, эту функцию можно отключить вручную для любой программы. Если же отжим не срабатывает, сначала убедитесь, что он не был случайно отключен и выбрана подходящая программа.

Неправильная загрузка белья

Часто отжим не работает из-за перегрузки или при стирке одной тяжелой вещи, например, одеяла. Если его положить в барабан, не расправив равномерно, то при запуске отжима может возникнуть дисбаланс, вызывающий вибрации. Если после нескольких попыток увеличить скорость вращения барабана вибрации не исчезают, машина останавливает цикл без перехода к отжиму.

Засор сливной системы

Это распространенная причина неисправности, возникающая из-за пренебрежения регулярной очисткой фильтра. Засориться могут фильтр, рабочая камера насоса или сливной шланг. Для устранения проблемы откройте люк справа внизу на лицевой панели. Затем подставьте лоток для слива воды и открутите фильтр против часовой стрелки.

Когда вода сольется, промойте фильтр под струей воды. Далее осмотрите камеру насоса. В ней могут скапливаться скомканные нитки, ворс, твердые мелкие предметы, например, пуговицы. Такие засоры могут заклинивать крыльчатку, из-за чего насос перестает работать. Если же не происходит слив воды, отжим не включится. Все посторонние предметы надо удалить, после чего закрутить обратно фильтр и протестировать режим отжима.

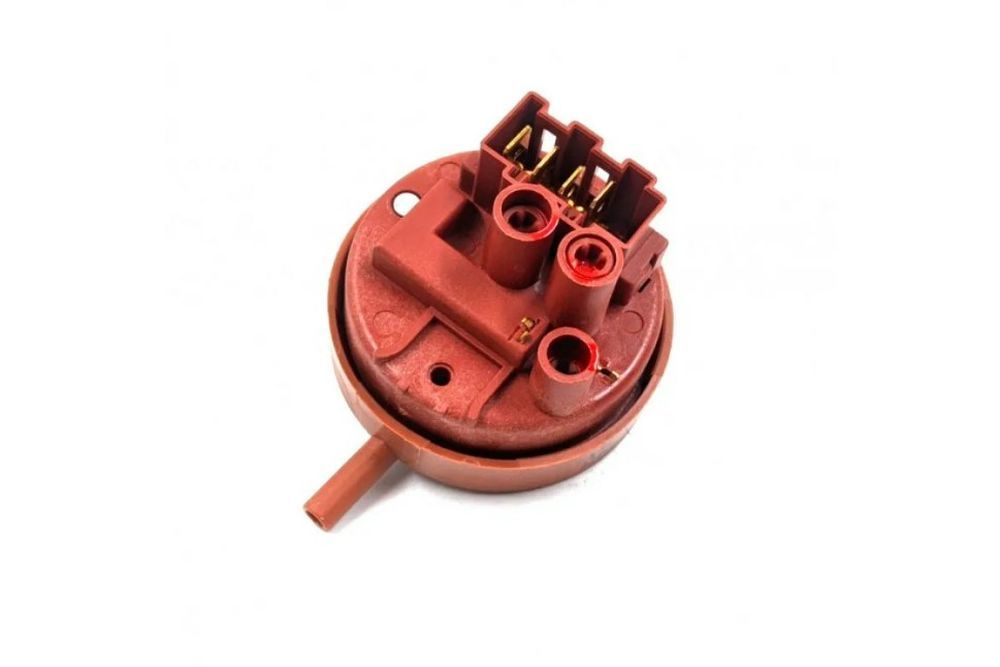

Не работает прессостат

Это датчик уровня воды, который может не работать по двум причинам: из-за засора канала (трубки, соединяющей его с баком) или при поломке. В случае засорения канала во время наполнения стиральной машины водой он может работать, так как вода под давлением поступает в трубку.

Когда же включается слив, из-за засора вода не вытекает из трубки, продолжая создавать давление на мембрану прессостата, и он посылает сигнал блоку управления, что вода не слилась. Так как контроллер «понимает», что программа слива не выполнена, хотя на самом деле вода слилась, он не дает команды на включение следующей программы — отжима.

Для проверки засоренности канала снимите со стиральной машины верхнюю крышку. Открутите 2 шурупа сзади крышки, сместите ее назад и снимите. Обычно прессостат находится справа вверху и крепится защелкой или винтом. Это небольшая круглая коробочка, к которой подсоединен разъем с проводами и снизу трубка.

Снимите его, разожмите хомут и отсоедините трубку. Затем попробуйте ее продуть. Если она легко продувается, то засора нет, и, вероятно, не работает прессостат. Если же трубка не продувается или с усилием, то ее необходимо прочистить.

Для прочистки канала потребуется разобрать корпус, чтобы добраться до низа бака, где к нему присоединена трубка от прессостата. Далее разожмите хомут и снимите трубку с патрубка. После прочистите засор в трубке и патрубке. Сделать это можно проволокой. Затем промойте ее под краном и установите все на свои места.

Если засора нет, нужно проверить работоспособность прессостата. Для этого понадобится мультиметр, шприц (10 или 20 мл) и небольшой кусочек трубки. Инструкция проверки прессостата в 4 этапа:

1. Подготовка. Снимите прессостат и отсоедините от него трубку и разъем. Оттяните поршень и присоедините трубку к шприцу и прессостату. Включите мультиметр в режим прозвонки.
2. Имитация пустого бака. Прозвоните между собой первый и третий контакты — они должны прозваниваться. Если они не пронумерованы, считайте от патрубка.
3. Имитация полного бака. Постепенно нажимайте на поршень шприца, пока не услышите щелчок прессостата. В этом положении прозвоните второй и третий контакты — они должны звониться.
4. Имитация переполненного бака. Вдавите поршень шприца до конца. Щелчка при этом не будет. Прозвоните второй и четвертый контакты — они должны прозваниваться.

Если при проверке какие-то пары контактов не звонятся или же звонятся в других комбинациях, прессостат не работает и требует замены.

Ошибка F9

Если вода сливается, но отжим не начинается или включается, но барабан не набирает нужных оборотов, а на табло высвечивается ошибка F9, это свидетельствует об одной из возможных неполадок:

• не работает таходатчик;
• нарушения в работе двигателя;
• неполадки в цепи между двигателем и блоком управления;
• проблемы в самом модуле управления.

Как показывает практика, первый и последний варианты поломок наиболее вероятны, особенно если при работе стиральной машины в режиме стирки меняется скорость вращения барабана. Однако не стоит исключать остальные поломки. Проведите диагностику по всем пунктам, кроме двигателя, так как если работала стирка, то он в порядке.

Диагностика таходатчика

Это устройство измеряет скорость вращения барабана стиральной машины. При его поломке блок управления получает некорректный сигнал или же не получает его совсем, из-за чего не может точно регулировать обороты. В результате отжим может запускать, но барабан не набирает нужной скорости, и белье остается мокрым.

В разных моделях стиральных машин Атлант применяются различные типы таходатчиков — тахогенераторы или датчики Холла. Способы их диагностики отличаются. Понять, какой тип используется, можно по расположению в стиральной машине, сняв ее заднюю панель.

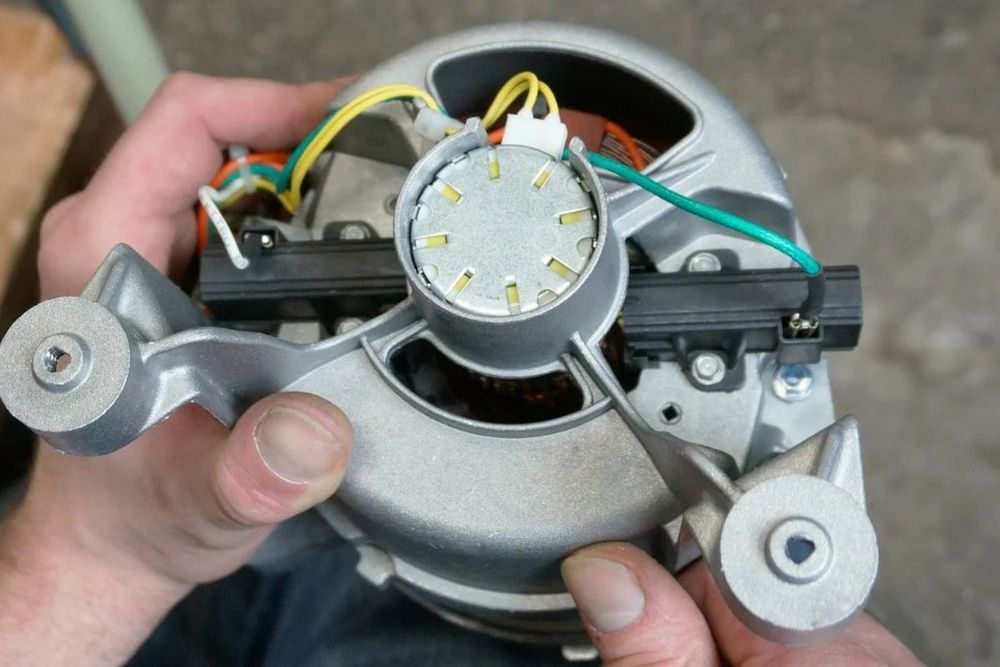

Тахогенератор установлен на заднем торце электродвигателя. Он находится в круглом корпусе с крышкой, к которому подключены два провода. Датчик Холла сразу не видно, так как он установлен на диске сзади барабана и также закрыт крышкой.

Тахогенератор

Его проверку можно выполнить с помощью мультиметра двумя способами. Выкрутите болты на задней крышке и снимите ее. Тахогенератор находится на задней части двигателя (в торце), а провода от него подключены к контактному устройству, расположенному на двигателе или рядом с ним. Для начала отсоедините общий разъем от этого контактного устройства.

Проверка на импульс выполняется следующим способом:

1. Включите мультиметр на минимальный диапазон измерения переменного напряжения.
2. Установите его щупы в зажимы клемм контактного устройства, куда подключены провода от тахогенератора.
3. Вручную вращайте барабан и наблюдайте за показаниями прибора.

При исправном таходатчике показания мультиметра постоянно будут изменяться приблизительно от 1 до 5 Вольт. Если он не фиксирует напряжение, то таходатчик неисправен.

Кроме того, можно установить мультиметр в режим прозвонки. В этом случае при вращении барабана он должен издавать прерывистый звук. Причем, чем быстрее вращать барабан, тем выше будет частота звучания. Если мультиметр молчит или его звучание монотонное, то таходатчик вышел из строя.

Для проверки сопротивления тахогенератор надо снять. Отсоедините его от контактного устройства, снимите крышку на торце двигателя и выньте его. Затем установите мультиметр в режим омметра и, прикоснувшись щупами к клеммам таходатчика, измерьте сопротивление. Если показания прибора не соответствуют паспортным данным, то тахогенератор нерабочий. Показатели сопротивления и допустимые отклонения у исправного датчика конкретной модели стиральной машины можно узнать на официальном сайте компании Атлант.

Датчик Холла

Для проверки исправности датчика Холла придерживайтесь следующей инструкции:

1. Выкрутите болты на задней панели и снимите ее.
2. Открутите болт по центру круглой крышки и тоже ее снимите.
3. Слева внизу под диском открутите крепление провода датчика.
4. Открутите 6 болтов крепления диска и снимите его.
5. Отсоедините разъем датчика Холла, закрепленного на этом диске.
6. Отожмите защелку отверткой и снимите датчик с диска.
7. Переключите мультиметр в положение омметра (20 кОм).
8. Измерьте сопротивление в разъеме датчика между первым и пятым контактами, а потом между первым и четвертым.

Приблизительно сопротивление должно составлять 9,9 кОм и 10,6 кОм соответственно. В действительности его значения могут зависеть от модели стиральной машины, поэтому лучше узнать, какие должны быть параметры на сайте производителя.

Если прибор показывает бесконечность или его показания сильно отличаются от эталонных, то датчик сломан. Заменить его можно самостоятельно, тем более если стиральная машины уже разобрана для диагностики. Перед каждым этапом разборки рекомендуется все фотографировать, чтобы потом было проще собрать все обратно.

Нарушение коммутации между таходатчиком и платой управления

При исправном таходатчике отжим может не включаться из-за нарушения коммутации. В результате датчик дает точный сигнал, но он не доходит до блока управления. Это может произойти вследствие окисления контакта в разъеме.

Для проверки нужна будет схема с обозначением номеров выводов в разъеме на плате управления, к которым подключается таходатчик. Затем разъедините разъем и установите щупы мультиметра в соответствующие выходы разъема на проводе (не на плате). Далее сделайте диагностику по такому же алгоритму, как проверяется датчик с учетом его вида. Если сигнал доходит, то коммутация в порядке, если нет, то, возможно, придется чистить или менять разъемы.

Износ приводного ремня

Износившийся ремень передачи может проскальзывать, из-за чего барабан при отжиме может не набирать нужные обороты, и белье будет плохо отжато. Признаком его износа становится слишком медленное раскручивание барабана во время отжима и заметный недостаток оборотов. Проверить его состояние можно визуально. Удобнее всего это сделать во время диагностики таходатчика, чтобы не разбирать стиральную машину дважды.

Снимите заднюю панель и осмотрите ремень. При износе он выглядит затертым, а при сильном — может распадаться на волокна. Стоит также проверить его натяжку. Если ремень слабо натянут и изношен, его надо заменить, что можно сделать самостоятельно.

Перегорел ТЭН

Трубчатый электронагреватель отвечает за нагрев воды в баке до заданной температуры. Если он перегорел, вода не будет нагреваться, из-за чего программа стирки не завершится корректно, а значит, режим отжима не запустится.

Для проверки ТЭН надо прозвонить. Для этого снимите заднюю панель — три его контакта будут внизу бака. Сначала снимите с его двух крайних контактов клеммы и в режиме прозвонки прикоснитесь к ним щупами мультиметра. Если ТЭН исправный, контакты должны звониться. Также прозвоните оба крайних контакта на центральный (на землю) — они не должны прозваниваться. Если ТЭН нерабочий, то его придется менять. Сделать это несложно, главное – найти точно такую же модель.

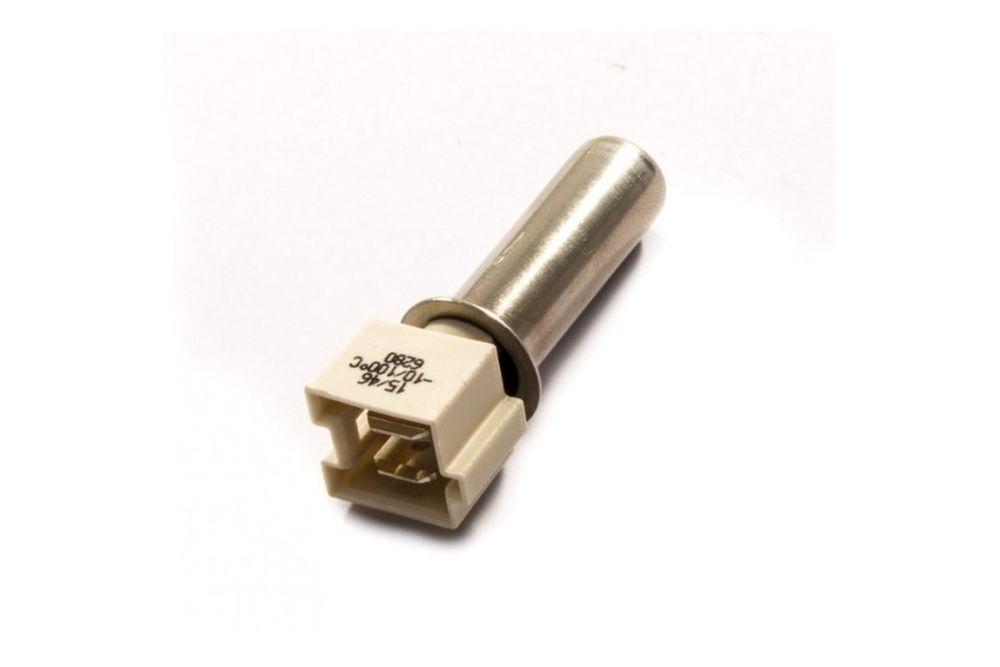

Не работает датчик температуры

Если ТЭН исправен, а вода в стиральной машине не нагревается, то вероятная причина в датчике температуры. Его выход из строя часто сопровождается появлением кода ошибки F2. При этом такая ошибка может указывать на сбой в блоке управления, а точнее, в той его части, отвечающей за прием и обработку сигнала от термодатчика. Для его проверки необходимо выполнить следующие действия:

1. Термодатчик находится на колодке ТЭНа — отсоедините от него разъем и вытащите.
2. Включите мультиметр в режим омметра и измерьте его сопротивление, касаясь щупами двух его контактов.
3. Опустите цилиндрическую часть датчика в стакан с горячей водой, подержите минуту и снова измерьте его сопротивление.
4. Повторите то же самое, но с холодной водой.

У исправного температурного датчика сопротивление должно меняться в зависимости от температуры. Если после нагрева его сопротивление упало, а после охлаждения возросло, то он исправен, а проблема, вероятно, в блоке управления. Если же датчик не работает, то придется установить новый такой же модели.

Выход из строя электродвигателя насоса

Если в результате проведенной диагностики не было выявлено причин, по которым не работает отжим, и стиральная машина не сливает воду после окончания стирки, то, скорее всего, вышел из строя двигатель помпы. Для проверки насоса отключите машину от розетки и действуйте по инструкции:

1. Положите стиральную машину на правый бок и снимите панель на днище.
2. Отсоедините от насоса разъем питания.
3. Выкрутите 3 шурупа на фланце присоединения насоса и снимите его.
4. Мультиметром в режиме омметра измерьте сопротивление, прикасаясь щупами к контактам помпы.

У двигателя рабочего насоса сопротивление обмоток должно быть в диапазоне 150-300 Ом. Если показания прибора близки к нулю, то это указывает на короткое замыкание обмоток. Если же сопротивление бесконечно, то в обмотках двигателя есть обрыв. В обоих случаях помпа неисправна. Она не подлежит ремонту и требует замены. Установка нового насоса производится в обратном порядке.

Вышел из строя блок управления

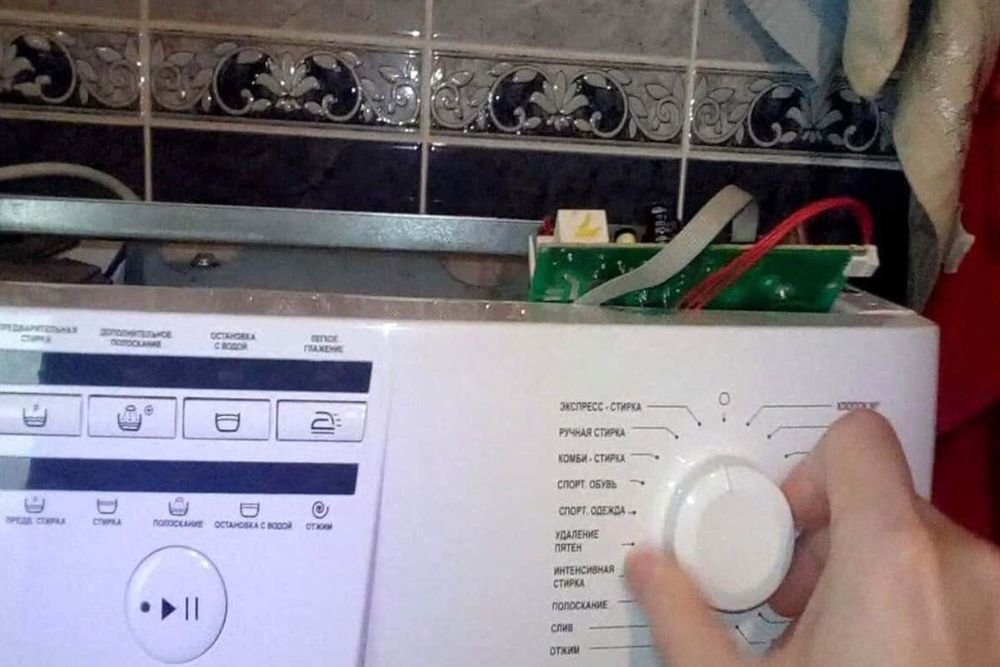

Как уже упоминалось, если не работает отжим, о нарушениях блока управления могут свидетельствовать ошибки F9 и F2. Если диагностика показала, что все возможные компоненты, которые могут быть неисправны при этих ошибках, рабочие, то остается последний вариант — сбой в работе блока управления.

Протестировать его самостоятельно без опыта работы с электроникой и электронной схемы стиральной машины Атлант не получится. В этом случае рекомендуется обратиться в сервис. Обычно на плате заменяются 2-3 элемента, но не исключено, что придется полностью заменить весь блок управления.

Многие причины отсутствия отжима в стиральной машинке Атлант можно устранить самостоятельно. Однако при подозрении на более серьезные неисправности лучше доверить ремонт специалистам.
