Почему в холодильнике Бирюса не работает верхняя камера

Не работает верхняя камера, а морозилка продолжает функционировать – одна из распространенных проблем холодильников Бирюса. Причины поломки могут быть разные и в основном зависят от модели. Под этой маркой выпускается 4 вида холодильников, различающихся конструкцией и принципом распределения хладагента. Разберем возможные неисправности для каждого вида, предложим способы диагностики и самостоятельного ремонта холодильника, а также отметим ситуации, когда лучше обратиться к специалистам.

Однокомпрессорный холодильник с механическим термостатом

В этой модели хладагент поступает сначала в теплообменник морозильной камеры, а затем последовательно в теплообменник холодильной камеры. Так как контур общий, большинство неисправностей выводят из строя обе камеры. Если морозилка работает, а в холодильной камере тепло – вероятна утечка фреона. В этом случае его хватает только на охлаждение морозилки, а в холодильную камеру он поступает уже недостаточно холодный.

Главный признак частичной утечки фреона – почти постоянная работа компрессора. Это объясняется тем, что баллон термостата расположен в холодильной камере, а из-за того, что там тепло, его контакты не будут размыкаться. Решить эту проблему самостоятельно не получится, так как требуется пайка места утечки и дозаправка фреона. Обычно такой ремонт выполняется мастером на дому.

Однокомпрессорный холодильник с электронным управлением

Такая модель также имеет 2 теплообменника испарителя, но фреон подается в них отдельно, распределяясь специальным клапаном на фреоновой магистрали. Клапан управляется электронным модулем, который ориентируется на сигналы температурных датчиков в обеих камерах. Если верхняя камера перестает охлаждаться, а морозилка работает, то это может происходить по трем причинам:

• не работает клапан переключения потока хладагента;
• неполадки в модуле управления;
• вышел из строя температурный датчик холодильной камеры.

Чтобы определить причину, проведите поэтапную диагностику. Начать рекомендуется с проверки температурного датчика:

1. Найдите датчик в холодильной камере. В разных моделях холодильника Бирюса он может быть за задней панелью, а также сбоку или сверху под пластиковой крышкой.
2. Снимите верхнюю панель, отсоедините разъем датчика от платы управления и снимите его.
3. Включите мультиметр в режим измерения сопротивления в диапазоне 20 кОм.
4. Измерьте сопротивление датчика при комнатной температуре. У исправного температурного датчика Бирюса при 25 °C оно должно быть 2,2 кОм, возможно, с небольшой погрешностью измерительного прибора.
5. Охладите датчик в течение нескольких минут в морозилке, а затем снова замерьте его сопротивление. У исправного датчика оно должно увеличиться более чем втрое.

Если мультиметр показал бесконечность или при охлаждении сопротивление почти не меняется, датчик нерабочий, его придется заменить. Если же датчик температуры оказался исправным, установите его на место и продолжите диагностику.

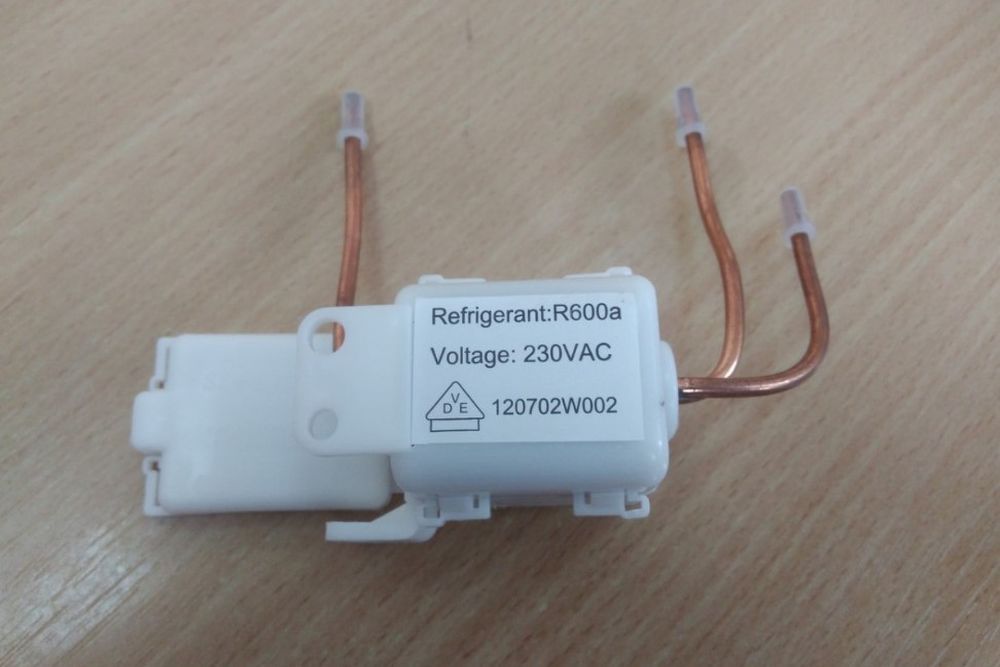

Следующий этап диагностики – проверка исправности клапана переключения. Сделать это самостоятельно можно, но работа ведется под напряжением, поэтому необходим опыт работы с электрикой и строгое соблюдение мер безопасности. Если вы не уверены в своих силах, лучше обратиться к мастеру.

Для проверки клапана потребуется собрать простую конструкцию – двухжильный провод с вилкой и зажимами «крокодилами» с изолированными ручками. Кроме того, понадобится индикаторная отвертка и диод номиналом 1 А. Испытания заключаются в том, чтобы попробовать принудительно переключить клапан.

Для этого следуйте инструкции:

1. Отключите холодильник от розетки.
2. Найдите переключающий клапан, расположенный возле компрессора. К нему подключены 2 провода и 3 капиллярные трубки.
3. Откройте крышку клапана и отсоедините обе клеммы, запомнив конфигурацию их подключения.
4. Включите холодильник в розетку и проверьте индикаторной отверткой, на какую из клемм выходит фаза.
5. Включите в другую розетку подготовленный провод и с помощью индикаторной отвертки определите, на каком зажиме будет фаза.
6. Отключите провод от розетки и запомните положение вилки. Присоедините зажим, на котором была фаза, к контакту клапана, к которому была подключена фазная клемма.
7. Установите во второй зажим диод любой стороной.
8. Снова включите провод в розетку, сохраняя прежнее положение вилки, и дважды кратко прикоснитесь выводом диода ко второму контакту клапана.

В зависимости от полярности диода клапан должен переключиться на подачу хладагента в испаритель морозилки или холодильной камеры. После этого подождите 5-10 минут и проверьте, начала ли охлаждаться верхняя камера. Если температура в ней стала понижаться, клапан исправен. Если нет, то эксперимент необходимо повторить, установив диод в зажим другой стороной.

Если и после этого холодильная камера не охлаждается, можно сделать вывод, что клапан переключения неисправен. Его замена требует отрезки от трубок, припаивание нового клапана и заправки контура фреоном. Такую работу выполняет только специалист.

Если же при испытании клапан переключился, и холодильная камера заработала, то можно сделать вывод, что он исправен. Причина того, что он не переключался в штатном режиме, – отсутствие импульса от платы управления. Чтобы отремонтировать или заменить плату управления, обратитесь в сервисный центр.

Двухкомпрессорный холодильник

В двухкомпрессорных моделях Бирюса морозильный и холодильный контуры работают отдельно, независимо друг от друга. Если верхняя камера не охлаждается, причину следует рассматривать как у отдельной холодильной системы.

Чтобы понять, с чего начинать диагностику, следует обратить внимание на то, как работает холодильник. Для этого установите регулятор морозилки на минимум – это отключит ее компрессор, чтобы он не мешал оценить работу холодильной камеры. Если компрессор контура верхней камеры работает, а она не охлаждается, то самой вероятной причиной будет утечка фреона. Однако проблема может быть и в засорении фильтра осушителя. Обе неисправности не решить своими силами, поэтому потребуется помощь мастера.

Если же компрессор не работает, то причинами могут быть:

• неисправный термостат;
• поломка защитно-пускового реле;
• неисправность компрессора.

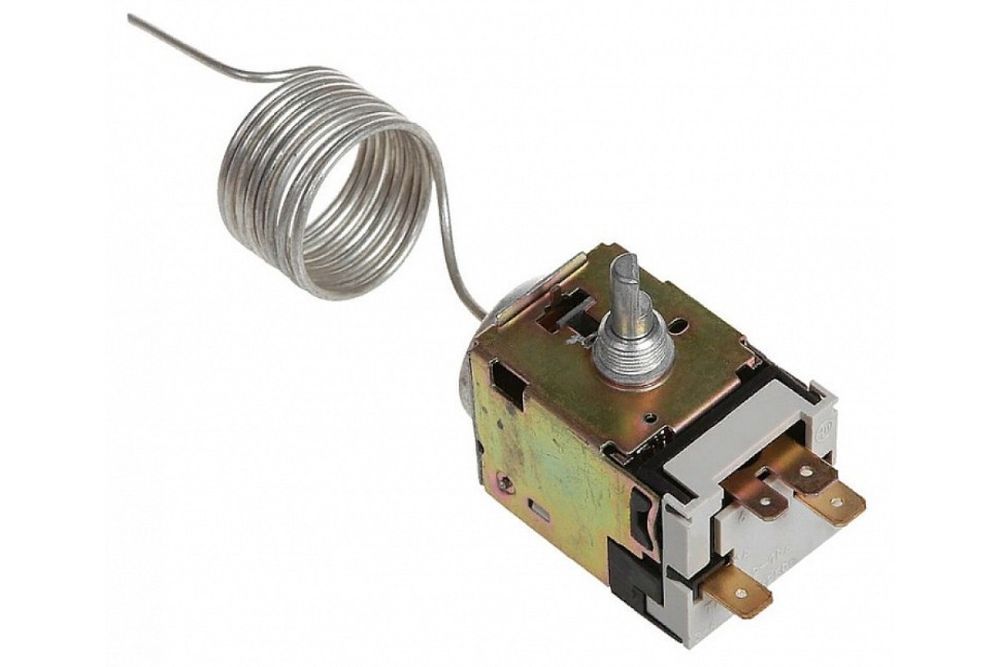

Чаще всего выходит из строя термостат, поэтому его проверяют в первую очередь. Находится термостат там же, где и ролик регулировки температуры. В старых моделях внутри холодильной камеры в корпусе на боковой стенке, а в новых – под верхней крышкой.

Прежде чем проверить термостат, снимите корпус или крышку, чтобы получить доступ к его контактам. Проверку можно сделать двумя способами:

1. При включенном холодильнике замкните контакты термостата отверткой с изолированной ручкой. Если компрессор холодильной камеры включится – термостат не работает.
2. Отключите холодильник от розетки, отсоедините клеммы от термостата и прозвоните его контакты с помощью мультиметра. У исправного устройства контакты должны прозваниваться.

Заменить неисправный термостат можно самостоятельно. Для этого открутите крепление, снимите его и вытащите идущую от него трубку. Затем заведите трубку нового термостата, установите его на место и подсоедините к нему клеммы.

При исправном термостате причиной поломки холодильной камеры может быть выход из строя пускозащитного реле на компрессоре холодильного контура. Одним из признаков неисправного реле могут быть попытки компрессора запуститься. Если компрессор начинает работать, но тут же глохнет и полностью отключается после нескольких попыток, то можно сразу переходить к замене реле на новое.

При этом не всегда компрессор пытается запуститься. Часто при выходе из строя защитно-пускового реле он просто не включается. Проверить исправность реле самостоятельно довольно сложно. В первую очередь необходимо установить его вид.

В современных холодильниках Бирюса используются 3 вида реле – позисторные, электромагнитные или электронные. В старых моделях может стоять реле теплового типа. От вида устройства зависит способ его проверки, поэтому в случае поломки лучше обратиться к специалисту.

Кроме того, можно установить неисправность реле методом исключения, проверив двигатель компрессора. Для этого необходимо измерить сопротивление его обмоток по следующей инструкции:

1. Отключите холодильник от розетки.
2. Отсоедините от компрессора реле. При этом откроются 3 стержневых контакта: левый, правый и верхний.
3. Включите мультиметр в режим омметра.
4. Измерьте сопротивление рабочей и пусковой обмоток между левым и верхним, а также правым и верхним контактами. Затем суммарное сопротивление обеих обмоток между правым и левым контактами.

У исправного двигателя холодильного компрессора Бирюса сопротивление обмоток (рабочей и пусковой) должно быть в пределах 10-20 Ом, а сопротивление между левым и правым контактами равно сумме двух предыдущих замеров.

Если при каком-либо замере мультиметр покажет бесконечность, значит, в двигателе обрыв обмотки, и весь компрессор подлежит замене. Если же компрессор рабочий, то можно уверенно диагностировать поломку пускового реле. Заменить реле можно самостоятельно, а вот замену компрессора лучше доверить специалисту.

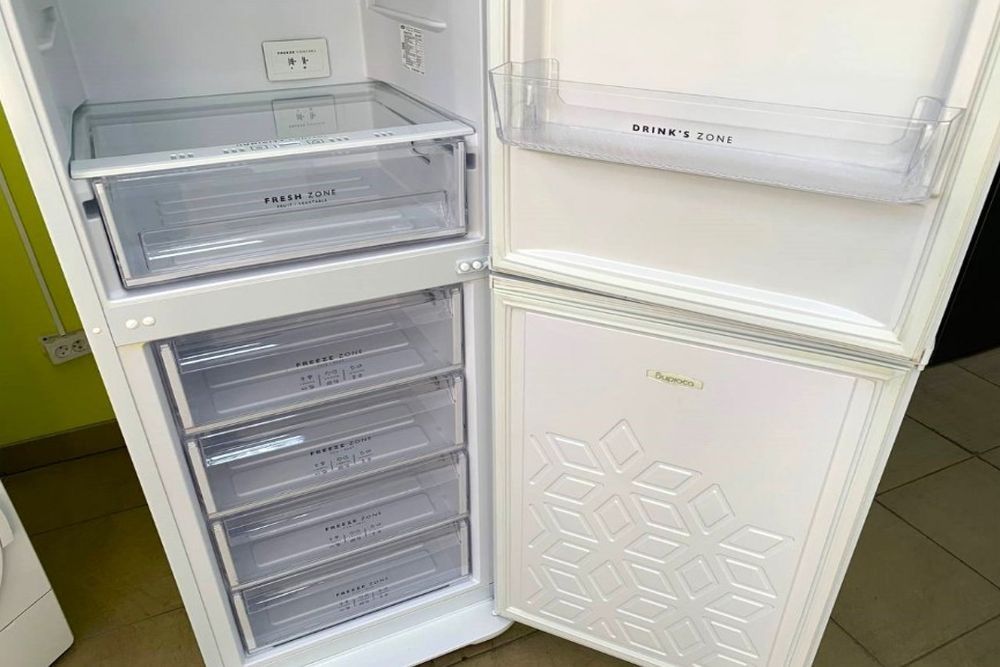

Холодильник Full No Frost

Хотя в такой модели две камеры, теплообменник испарителя установлен только в морозилке. Холодильная камера охлаждается холодным воздухом, который нагнетается вентилятором из морозильной камеры. Из этого можно сделать вывод, что если верхняя камера не охлаждается, значит, в нее не поступает холодный воздух.

В этом случае причин неполадки может быть несколько, но самая вероятная из них – это неисправность в системе авторазмораживания. Для проверки разморозьте холодильник естественным образом. Если после размораживания верхняя камера начнет охлаждаться, то проблема в системе размораживания. Для ее проверки следуйте инструкции:

1. Отключите холодильник от сети.
2. Снимите панель на задней стенке морозилки. За ней будет находиться радиатор испарителя, вентилятор, термопредохранитель, дефростер (биметаллический датчик размораживания) и ТЭН. Все эти компоненты могут быть причиной неисправности, и их нужно проверить по очереди.
3. С помощью мультиметра прозвоните термопредохранитель, он должен прозваниваться.
4. Прозвоните дефростер – при комнатной температуре он не должен прозваниваться.
5. Переключите мультиметр в режим омметра и, прикоснувшись щупами, к контактам ТЭНа измеряйте его сопротивление. У рабочего ТЭНа Бирюса сопротивление должно быть в пределах 400-500 Ом.

Если при диагностике какой-то элемент оказался неисправным, его несложно заменить самостоятельно, так как все эти компоненты подключаются разъемами. Если же неполадок не выявлено, то следует проверить вентилятор.

Для этого достаточно подключить холодильник к розетке. Исправный вентилятор начнет вращаться. При отсутствии вращения снимите вентилятор и, переключив мультиметр в режим измерения постоянного напряжения, измерьте, есть ли подача питания в разъеме. Если напряжение есть, то причина в вентиляторе. Его нужно заменить, что также можно сделать своими руками. Если же питания нет, неполадка в блоке управления, требуется помощь мастера.

При нормальной работе вентилятора и всех других компонентов причина неисправности кроется в заслонке. Для ее диагностики и ремонта лучше вызвать мастера, так как это потребует сложного разбора, и сделать это самостоятельно не получится.

Заключение

Неисправность верхней камеры холодильников Бирюса может быть вызвана различными причинами — от утечки фреона и поломки термостата до проблем с клапанами, реле или системой авторазмораживания. Часть элементов можно проверить и заменить самостоятельно, но более серьезные неисправности требуют профессиональной диагностики и ремонта.
