Почему в холодильнике Atlant щелкает реле

Холодильники Atlant представлены в продаже обширной линейкой моделей различного дизайна и конструкции. Пользователи отмечают в отзывах надежность эксплуатации техники, простоту обслуживания, хорошую вместимость камер и эстетичность внешнего исполнения. Холодильники Атлант исправно служат в течение длительного времени, поскольку при сборке используются высококачественные комплектующие, а в конструкции присутствует специальное защитное устройство — реле.

Для чего нужно реле в холодильнике Atlant

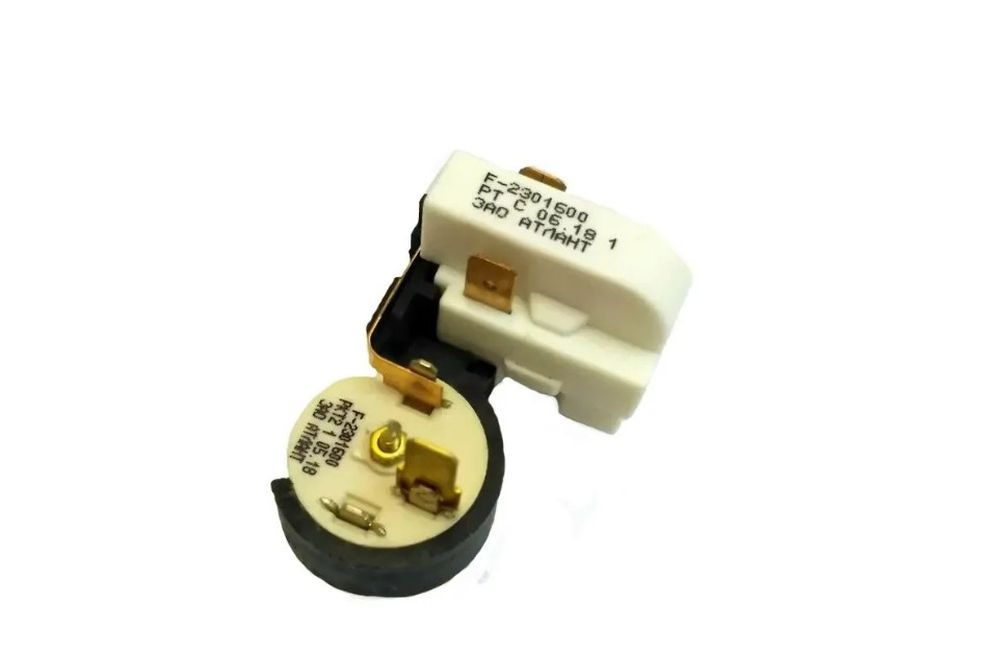

В холодильниках Atlant преимущественно устанавливается пускозащитное реле РКТ-5, в некоторых современных моделях используются индукционные устройства, РТС или универсальные. Конструктивно реле представляет собой небольшую коробочку из пластика, к которой подведены провода. Устанавливается с внешней стороны кожуха компрессора. Функция данного устройства заключается в запуске компрессора и его защите от перегрузок. Реле состоит из сердечника, пусковой катушки, контактов (подвижного и неподвижного для пусковой обмотки), позистора и биметаллической пластины.

Когда термостат подает электрический сигнал, притягивается сердечник и замыкает контакты, а ток поступает в пусковую обмотку. Временное подключение обмотки обеспечивает полупроводниковый позистор, который при нагреве имеет высокое сопротивление. При перегреве питание отключается благодаря предохранителю. В современных моделях функции предохранителя выполняет позистор, а в старых после старта мотора пусковая обмотка в реле отключается биметаллической пластиной.

Принцип действия заключается в следующем:

• Внутри камеры холодильника становится тепло, контакты замыкаются, на реле подается питание.
• Компрессор стартует, включается через биметаллическую пластину или позистор пусковая обмотка, реле помогает запустить двигатель.
• После старта стазу начинается нагрев позистора (или изгиб биметаллической пластины), увеличивается сопротивление (или размыкаются контакты), вследствие чего происходит отключение пусковой обмотки.
• При потреблении избыточного тока или перегреве компрессора срабатывает тепловой элемент реле и размыкает цепь. Двигатель отключается, не подвергаясь повреждению.

О некорректной работе реле сигнализируют щелкающие звуки, иногда — дребезжание или гудение. Холодильник может не включаться или, наоборот, работать безостановочно. Рассмотрим вероятные причины возникновения таких сигналов и способы устранения проблем.

Возможные причины щелчков реле

Реле в холодильнике Atlant может издавать характерные щелчки по следующим причинам:

• Пускозащитное реле компрессора вышло из строя. Обычно такая неисправность сопровождается и другими симптомами: в камере не горит свет, при попытках компрессора запуститься не работает мотор. Такое случается при износе контактов или перегрузке агрегата.
• Неисправен мотор компрессора. Щелчку предшествует гул компрессора, который постепенно перегревается. После перегрева реле отключает мотор со щелчком. Неполадка возникает вследствие эксплуатационного износа мотора или внутреннего короткого замыкания.

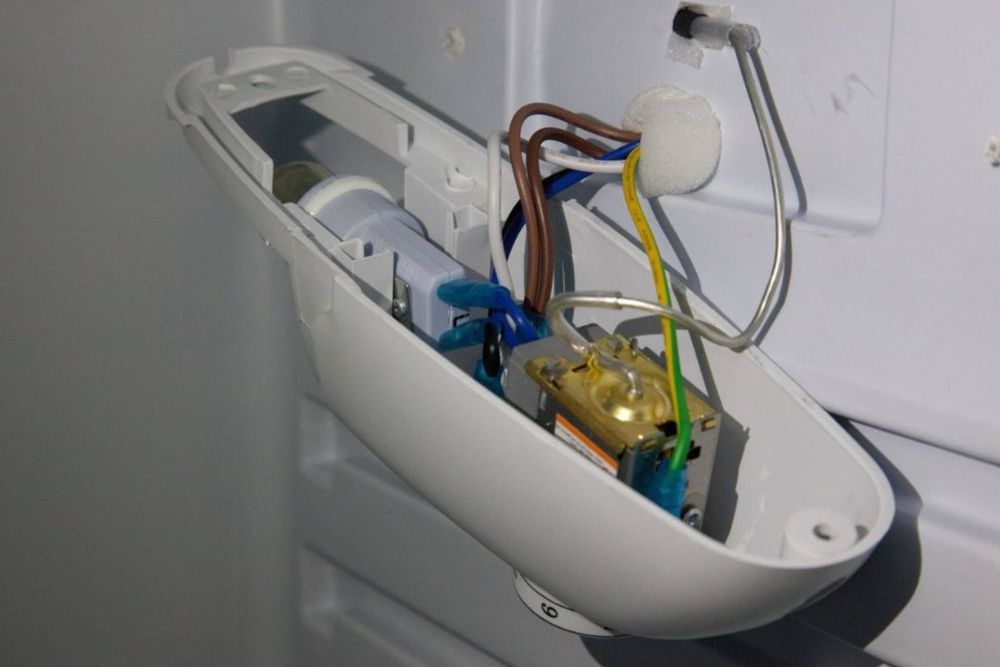

• Проблемы с работой терморегулятора (термостата). Щелчки возникают при попытке выключения или включения агрегата, при этом компрессор некорректно работает (или не включается совсем), а температура в камере не поддерживается. Причинами неполадки могут быть неверные настройки, износ термостата, программный сбой или нарушения калибровки.
• Неисправна система No Frost или вентилятор. В процессе разморозки лед может капать на горячий нагревательный элемент. Проблема может быть также связана с выходом из строя таймера оттайки, ТЭНа, предохранителя или вентилятора.
• Проблема с платой управления. В моделях с электронным управлением неисправное реле на плате или изношенный пусковой конденсатор нарушают процесс запуска холодильника. При попытке включения раздаются щелчки.

Чтобы определить причину неисправности, следует понаблюдать, при каких условиях и в какой момент раздаются щелчки. Это может происходить при попытке старта, в процессе работы или при включении, постоянно или периодически, при работающем или неработающем компрессоре (агрегат может продолжать генерировать холод, или совсем не холодить).

Рассмотрим конкретные примеры ситуаций со щелчками:

1. Щелчки раздаются с высокой частотой, при этом не запускается двигатель, в камере увеличивается температура, не работает компрессор. Такое сочетание факторов указывает на поломку терморегулятора (отсутствует передача сигнала на включение).
2. Щелкающий звук возникает перед остановкой компрессора. Искать причину следует в креплениях компрессора (возможно, они ослабли, и компрессор задевает корпус).
3. Двигатель не включается, раздаются щелчки. Проблема в пускозащитном реле или термостате.
4. Щелчки с определенными интервалами. Указывают на некорректную работу системы оттайки или поломку вентилятора (в холодильниках с функцией No Frost).
5. Реле щелкает при попытке запуска. Проблема кроется в реле или пусковом конденсаторе.
6. В камере пропал свет, появляются щелчки. Проблема в состоянии компрессора или реле.

Щелкающие звуки могут быть нормальным явлением, они не связанным с поломкой деталей. Когда пластик внутренних компонентов (или металл) естественным образом сжимается и расширяется при температурных перепадах, слышится характерное пощелкивание. Таких звуков не нужно опасаться, если компрессор продолжает нормально работать. Штатные сигналы (щелчки) сопровождают работу механического терморегулятора при выключении и включении компрессора, а также срабатывание таймера оттайки.

Что можно сделать самому

При возникновении проблемы проверьте, насколько ровно стоит агрегат на полу, не касается ли стенок:

1. Отключите холодильник от сети, проверьте, не забита ли вентиляция, при необходимости прочистите ее.
2. Выполните перезагрузку: выньте вилку из розетки, затем вставьте обратно (через 15 минут).
3. Проверьте состояние уплотнителей дверцы и плотность закрывания.
4. Проверьте нагрузку электрической сети и работоспособность розетки (возможно, она перегружена), подключите холодильник для проверки к другому источнику питания.

Если ваши действия не принесли результата, вероятна серьезная поломка на уровне электроники или механики. С такими проблемами могут справиться только квалифицированные специалисты сервисного центра.

Как проверить реле

Чтобы провести диагностику работы реле холодильника Atlant, необходимо отключить агрегат от сети, снять на задней стенке металлическую крышку компрессора и найти пластиковую коробочку. Затем осторожно отсоединить провода и снять реле (для чего открутить крепления или нажать на защелки).

Если в модели установлено реле с позистором, для проверки потребуется мультиметр. Для прозвонки цепи измерительный прибор переключается в режим омметра. Щупы подсоединяются к клеммам пусковой и рабочей обмотки таким образом, чтобы позистор находился между ними.

Если на цифровом дисплее высвечивается значок бесконечности, это говорит о нарушении работы устройства (повреждение позистора или обрыв обмотки). В нормальном режиме сопротивление должно быть около 30 Ом. Если при перевороте контакты не размыкаются, реле не работает (требуется замена). В этом случае может иметь место также и неисправность компрессора (необходима помощь специалистов).

Дополнительно следует проверить чистоту контактов и отсутствие на них признаков окисления. Если таковые обнаружатся, можно почистить контакты и выполнить повторный запуск. В случае когда компрессор отказывается стартовать при исправном реле, потребуется профессиональная диагностика в сервис-центре.

Когда следует обратиться за помощью к мастерам

Вызвать мастера следует в случаях, когда возникают такие ситуации:

• После перезагрузки холодильника щелчки продолжают раздаваться.
• В камере устанавливается тепло, а сам агрегат греется.
• От холодильника исходит гул и пощелкивания, при этом двигатель не запускается.
• Не включается компрессор на фоне частых щелчков.

Большинство характерных неисправностей реле требуют замены комплектующих деталей. Не рекомендуется производить замену самостоятельно, так как это может привести к более серьезной поломке.

Как продлить срок службы реле: советы пользователям

Реле в холодильнике быстро сгорает при постоянном повышении силы тока из-за перегрузок, или вследствие повышения температуры. Для продления жизни этой важной детали необходимо максимально снижать избыточную нагрузку. Добиться этого можно, выполняя следующие рекомендации:

• Защищать холодильник от скачков напряжения. Приобрести стабилизатор напряжения во избежание резких перепадов.
• Поддерживать чистоту задней стенки (решетки конденсатора). Протирать 1 раз в 6 месяцев, чтобы избежать перегрева и подачи лишней нагрузки на реле.
• Регулярно проверять состояние уплотнителя дверцы. Отток холода из камеры приводит к интенсивной и длительной работе компрессора. Не следует слишком часто открывать дверцу. При износе уплотнителя необходимо устанавливать новый, чтобы дверца плотно прилегала к холодильнику.
• Устанавливать оптимальный уровень температуры. Слишком низкая температура увеличивает период работы компрессора.

Помните, что нельзя ставить внутрь теплые и горячие блюда. Дождитесь остывания продуктов и не ставьте на полки слишком много еды.
